Wie funktionierts?
Überwachung
Permanente Überwachung von erdverlegten Stahlrohrleitungen auf gefährliche Fremdeinwirkungen
Schadenserkennung
Erkennung von gefährlichen Fremdeinwirkungen, z.B. Baggerkontakt
Signalisierung
Sofortige Warnmeldung an beliebige Empfangsstelle
Auswertung
Angepasste Algorithmen liefern detaillierte Informationen über den Zustand der Rohrleitung
KKS-Onlineüberwachung – schützt und überwacht erdverlegte Rohrleitungen
SmartKKS, das KKS-Online-Überwachungssystem der RBS wave, gibt Betreibern von erdverlegten Stahlrohrleitungen zusätzliche Sicherheit. Die Einheit aus KKS-Schutzstromgerät einerseits und einer neuartigen leistungsfähigen KKS-Messtechnik andererseits gewährleistet einen zuverlässigen Korrosionsschutz und erfasst alle KKS-Messgrößen sowie sämtliche auf die Rohrleitung einwirkenden Fremdspannungen und -ströme.
Zusätzlich werden gefährliche Fremdeinwirkungen auf die Rohrleitung, wie z. B. Beschädigungen durch Erdarbeiten, sicher erkannt, unmittelbar lokalisiert und in Form einer Warnmeldung in eine Zentrale übermittelt.
Volle Kontrolle jederzeit und überall
-
Effektive und einfache Datenauswertung

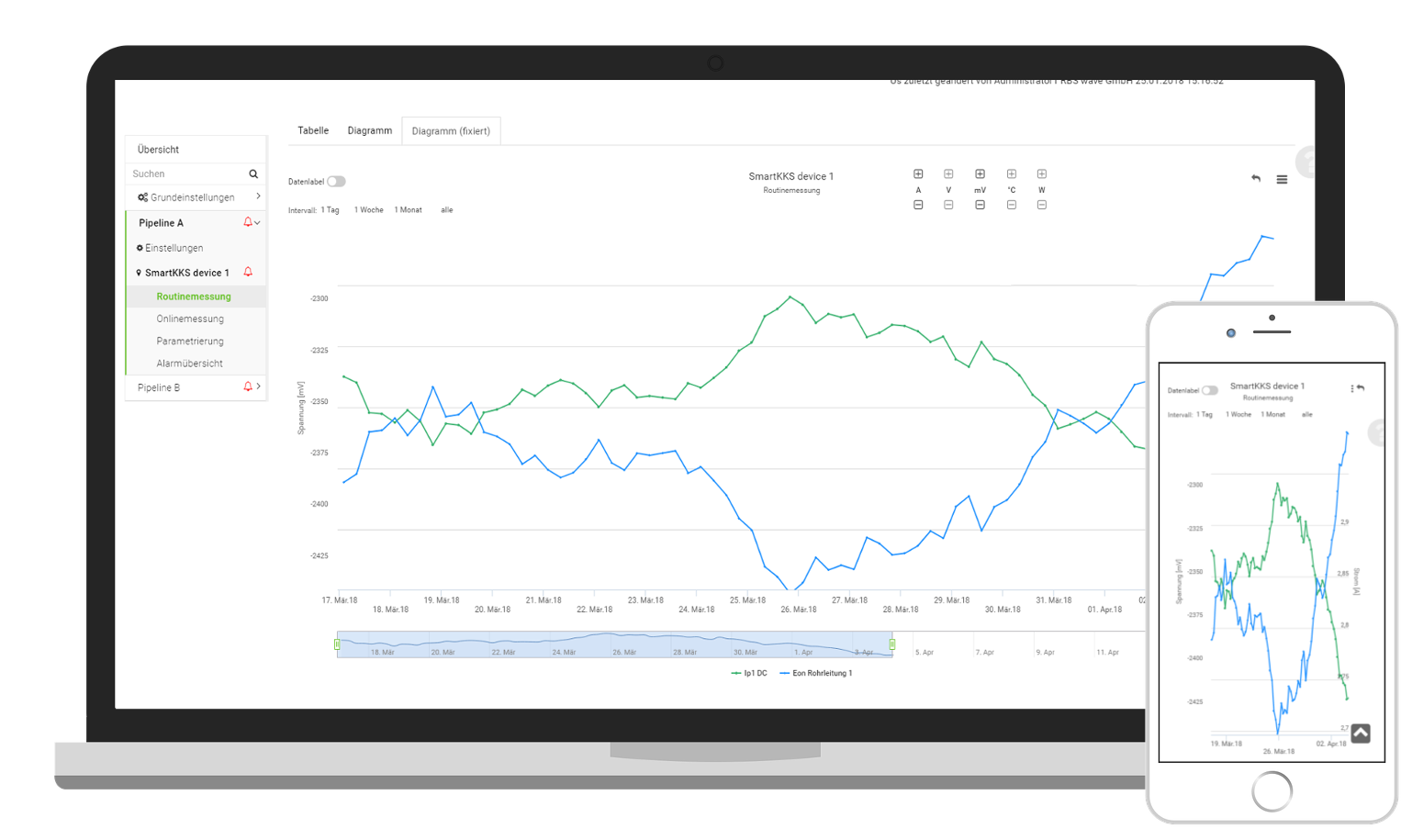

Die intuitive Benutzeroberfläche ermöglicht eine effektive und unkomplizierte Auswertung der Messdaten. Ihre Daten werden über den von Ihnen gewünschten Zeitraum verständlich und anschaulich präsentiert.
-
Leistungsstarke Datenanalyse
Das SmartKKS-System wendet leistungsstarke Analysealgorithmen an, um Ihnen komplexe Datenauswertungen zur Verfügung zu stellen. Es findet eine individuelle Anpassung der Auswertung an das jeweilige Schutzobjekt statt. Hierdurch erhalten Sie einen tiefen Einblick in die Geschehnisse an der Rohrleitung.
-
Daten jederzeit und überall erreichbar
Greifen Sie von einem beliebigen internetfähigen Gerät jederzeit auf Ihre Daten und Geräteeinstellungen zu. Mit der Onlinemessung sind Sie in der Lage Ihre Geräte live zu überwachen.
-
Sicherheit für Ihre Daten
Durch einen personalisierten Login und die individuelle Rechte- und Benutzerverwaltung entscheiden Sie, wer Ihre Daten einsehen kann und Ihre Geräte verwalten darf. Ihre Daten werden zudem zu jederzeit verschlüsselt übertragen und sicher gespeichert.
Ihre Daten jederzeit im Blick
Verwenden Sie Ihr mobiles Gerät und nutzen Sie den vollen Funktionsumfang von SmartKKS, auch unterwegs. Ob Laptop, Tablet oder Smartphone - die Benutzeroberfläche passt sich flexibel an die Bildschirmgröße Ihres Gerätes an.
Vergleich der Technologien
| Technologien | KKS | SmartKKS |
|---|---|---|
| KKS-Anlage steuerbar über Fernzugriff | ||
| Ermittlung der KKS-Messgrößen und Übertragung an die Auswertezentrale | ||
| Prüfrichtlinien: CE, VDE, AfK, EMV | ||
| Zeitsynchronisierung DCF77, GPS | ||
| Zeitsynchronisierung über NTP (Mobilfunk, Netzwerk) | ||
| Erkennen von Fremdkontakten, z.B. Baggerangriffe | ||
| Wirtschaftliche Einrichtung einer KKS-Fernüberwachung nach DVGW GW 16 Kategorie 2c | ||
| Zeitlich lückenlose Messung und Auswertung aller elektrischen Signale auf der Rohrleitung | ||
| Getrennte Auswertung der elektrischen Signale auf der Rohrleitung nach Störgrößen und dem durch den KKS induzierten Anteil | ||
| Intelligente Steuerung des KKS-Schutzstromes an wechselspannungsbeeinflussten Rohrleitungen | ||
| Fernzugriff jederzeit | ||
| Datenübertragung Fernzugriff über Mobilfunk GPRS/UMTS/LTE | ||
| Datenübertragung Fernzugriff über Ethernet, LWL | ||
| Logger Funktion über Fernzugriff | ||
| Parametrierung, Softwareupdates, Datenzugriff, Steuerung: Vor-Ort über Displayeingabe, Laptop, Tablet, Smartphone Fernzugriff über PC, Tablet, Smartphone mit Internetzugang | ||
| Serverbasierte Auswerteplattform mit Schnittstellen zu anderen Softwareprodukten inklusive Benutzerverwaltung und Datenexport | ||
| Modularer Aufbau der Leistungselektronik und Messtechnik für individuelle Erfordernisse |
